Wiarygodne pomiary kamerą termowizyjną uzyskuje się po ustabilizowaniu warunków cieplno-przepływowych w budynku: utrzymaniu stałej temperatury wewnętrznej przez 12–24 godziny oraz zapewnieniu różnicy temperatur wnętrze–zewnętrze co najmniej 10–15°C. Instalacje ogrzewania i wentylacji mechanicznej z odzyskiem ciepła powinny pracować w stałym, znanym trybie bez automatycznych zmian wydajności, ponieważ nawiew i wywiew mogą lokalnie wychładzać przegrody i generować artefakty podobne do mostków termicznych. Przed badaniem należy odsłonić oceniane powierzchnie (odsunąć meble, zdjąć zasłony), unikać punktowego dogrzewania oraz odnotować możliwe zawilgocenia, które obniżają temperaturę powierzchni niezależnie od izolacyjności. Przy łączeniu termowizji z próbą szczelności trzeba jednoznacznie przygotować otwory i tryb pracy wentylacji zgodnie z procedurą testu, aby termogramy odróżniały infiltrację powietrza od strat przez nieciągłość izolacji.
Jak systemy rekuperacji wpływają na wiarygodność pomiarów kamerą termowizyjną
Systemy rekuperacji mogą istotnie zmienić rozkład temperatur na przegrodach, dlatego przed termowizją trzeba ustalić ich tryb pracy. Najbardziej wiarygodne wyniki uzyskasz, gdy warunki przepływu powietrza w budynku są stabilne i znane, a nie zmieniają się w trakcie badania.
Termowizja pokazuje temperaturę powierzchni, a ta zależy nie tylko od izolacji, ale też od przeciągów, nawiewu i wywiewu, pracy wentylatorów oraz różnicy ciśnień. W praktyce nawiew z anemostatów potrafi wychłodzić fragment sufitu lub ściany i dać obraz podobny do mostka termicznego, mimo że izolacja jest poprawna. Z kolei zbyt duży wywiew może zasysać zimne powietrze przez nieszczelności i uwidocznić je mocniej niż przy typowym użytkowaniu.
Jakie warunki muszą spełniać systemy rekuperacji i ogrzewanie przed badaniem termowizyjnym
Systemy rekuperacji oraz ogrzewanie powinny pracować stabilnie, a różnica temperatur między wnętrzem i zewnętrzem musi wynosić co najmniej 10–15°C, aby termogramy były miarodajne. Najczęściej oznacza to wykonanie badania w okresie, gdy da się utrzymać stałą temperaturę wewnętrzną bez gwałtownych wahań.
Na 12–24 godziny przed pomiarem utrzymuj stałą temperaturę w pomieszczeniach, bez intensywnego wietrzenia oknami. Jeśli planujesz ocenę poddasza, warto wcześniej rozpoznać typowe objawy nieszczelności i zawilgoceń, bo one często zniekształcają obraz termiczny; pomocny kontekst znajdziesz w materiale Kiedy naprawa ocieplenia poddasza jest pilniejsza niż wymiana całej izolacji.
W dniu badania nie zmieniaj nagle nastaw: nie przełączaj ogrzewania na tryb obniżenia, nie dogrzewaj punktowo nagrzewnicą i nie kieruj grzejników elektrycznych na przegrody. Takie działania tworzą lokalne przegrzania, które na termogramie wyglądają jak brak izolacji albo nieszczelność. Jeżeli w budynku są kominki lub inne źródła ciepła o dużej bezwładności, ich pracę również trzeba ustabilizować, bo przegrzewają strefy przy przewodach i obudowach.
W kontekście wentylacji ustaw systemy rekuperacji na typowy, stały bieg, bez trybów automatycznych zależnych od wilgotności lub CO2. Automatyka potrafi podbić wydajność w trakcie badania i zmienić warunki przepływu, a wtedy porównanie pomieszczeń traci sens. Jeśli rekuperacja ma obejście wymiennika, czyli tryb bez odzysku ciepła, nie używaj go do diagnostyki strat ciepła, bo zaniża temperatury nawiewu i zmienia obraz przegród.
Czy systemy rekuperacji trzeba wyłączyć na czas termowizji i testu szczelności
Systemów rekuperacji zwykle nie trzeba wyłączać, ale trzeba zdecydować, czy badanie ma pokazać stan przegród przy normalnym użytkowaniu, czy ma wykryć nieszczelności przy wymuszonym przepływie. Do oceny mostków termicznych i ciągłości izolacji najczęściej lepsza jest praca stabilna na niskim lub średnim biegu, bez skoków wydajności.
Jeżeli termowizję łączysz z próbą szczelności budynku zgodną z PN-EN 13829, rekuperacja powinna być przygotowana zgodnie z procedurą testu. W praktyce oznacza to m.in. zamknięcie lub zaślepienie elementów, które zaburzają pomiar różnicy ciśnień, oraz jednoznaczne ustalenie, które otwory traktujesz jako celowe nawiewy i wywiewy, a które jako nieszczelności. Wtedy termogramy robione przy podciśnieniu lub nadciśnieniu pokazują realne drogi infiltracji, a nie przypadkowe zawirowania.
Gdy celem jest identyfikacja nieszczelności powietrznych, kontrolowane podciśnienie często pomaga, bo zasysa zimne powietrze przez szczeliny przy oknach, przepustach instalacyjnych i połączeniach płyt. Trzeba jednak pamiętać, że przy takim scenariuszu obraz termiczny jest celowo wyostrzony i nie odpowiada wprost stratom ciepła w typowym trybie użytkowania. Dlatego warto rozdzielać interpretację: osobno ciągłość izolacji, osobno szczelność powietrzna.
Jak przygotować przegrody i wnętrza, żeby termowizja wykryła mostki termiczne, a nie przypadkowe artefakty
Przed termowizją odsłoń newralgiczne miejsca i usuń przeszkody, bo kamera musi widzieć powierzchnię przegrody, a nie temperaturę mebla. Najczęstsze artefakty biorą się z zasłoniętych narożników, wilgotnych tynków, świeżo malowanych fragmentów oraz lokalnych źródeł ciepła.
Odsuń meble co najmniej kilkanaście centymetrów od ścian zewnętrznych, szczególnie w narożach i przy wieńcach, słupach oraz nadprożach. Zdejmij ciężkie zasłony i rolety na czas pomiaru, bo tworzą własny mikroklimat i potrafią ukryć wychłodzenia ościeży. Nie zakrywaj kratek wentylacyjnych i nie kieruj nawiewu bezpośrednio na ścianę, bo powstanie chłodna plama niezwiązana z izolacją.
Wilgoć zmienia przewodzenie ciepła i parowanie, więc zawilgocone miejsca prawie zawsze wyjdą na termogramie jako chłodniejsze. To cenna informacja, ale wymaga innej interpretacji niż mostek termiczny, bo przyczyną może być kondensacja, nieszczelność powietrzna albo podciąganie kapilarne. Jeśli podejrzewasz zawilgocenie, zanotuj to i nie traktuj chłodnej plamy automatycznie jako brak ocieplenia.
- Przegrody z izolacją 15–30 cm mogą wyglądać podobnie na termogramie, jeśli różnica temperatur jest zbyt mała lub powierzchnia jest zasłonięta. Dlatego najpierw dbasz o warunki ΔT 10–15°C, a dopiero potem porównujesz detale.

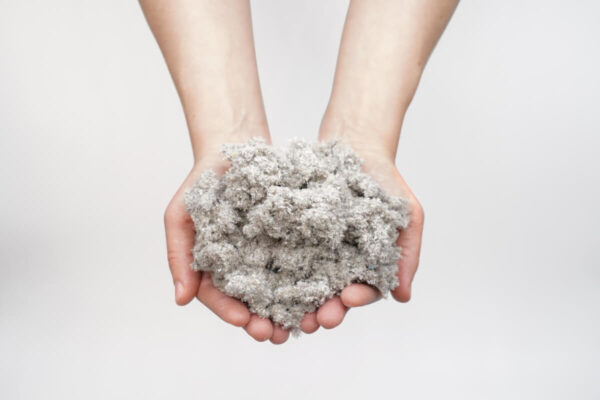

- Materiał izolacyjny ma znaczenie, ale termowizja nie rozpoznaje go wprost. Dla kontekstu: pianka PUR zamkniętokomórkowa ma zwykle λ 0,022–0,025 W/(m·K), otwartokomórkowa 0,035–0,040, celuloza 0,037–0,042, a wełna mineralna 0,033–0,045, jednak o wyniku często decyduje ciągłość warstwy i szczelność powietrzna.
Jak ustawić systemy rekuperacji, filtry i nawiewniki, żeby nie zafałszować termogramów
Systemy rekuperacji ustaw na stały bieg i nie zmieniaj go w trakcie badania, a filtry powinny być drożne, żeby przepływy były przewidywalne. Zabrudzone wkłady filtracyjne lub źle wyregulowane anemostaty powodują nierównomierne strumienie powietrza i lokalne wychłodzenia, które wyglądają jak wady izolacji.
Sprawdź, jakie filtry są zastosowane i w jakim są stanie: najczęściej spotkasz klasy G4, F7 lub F9. Im większy opór na filtrze, tym bardziej instalacja jest wrażliwa na zabrudzenie, a spadek wydajności może zmienić bilans cieplny pomieszczeń i obraz termiczny przy nawiewach. Jeśli w budynku są nawiewniki okienne lub ścienne niezależne od rekuperacji, ustal ich pozycję i nie przestawiaj jej między ujęciami.
Unikaj trybów intensywnych, które chwilowo zwiększają wydajność, bo wtedy przy anemostatach powstają zimne smugi. Jeżeli chcesz ocenić, czy nawiew nie powoduje dyskomfortu i wychłodzeń, zrób osobną serię ujęć dla instalacji pracującej na wyższym biegu i opisz warunki. W przeciwnym razie łatwo pomylić efekt nawiewu z mostkiem termicznym w stropie lub wieńcu.

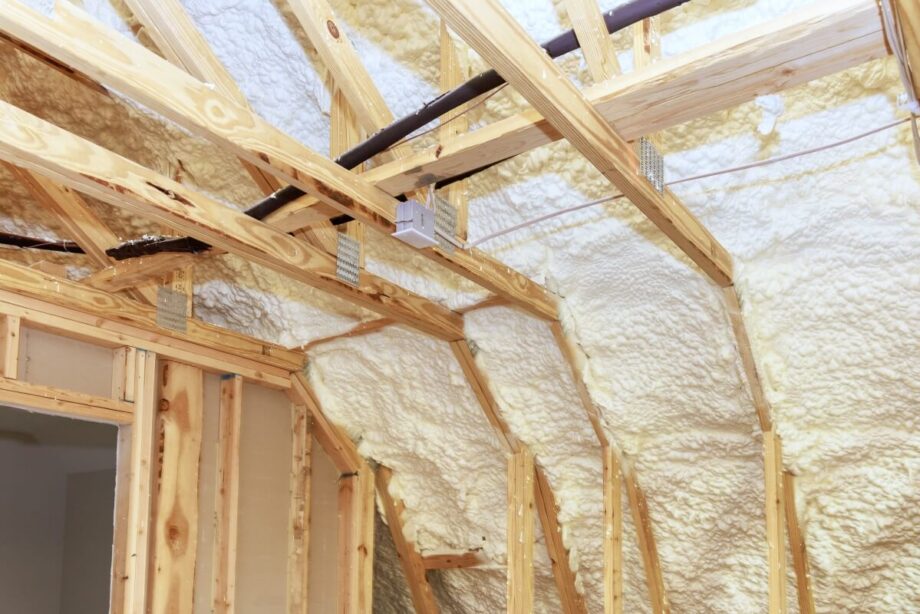

W interpretacji pamiętaj, że termowizja nie zastępuje obliczeń U ani oceny zgodności z wymaganiami WT2021. Wskaźniki U dla przegród to punkt odniesienia: ściany zewnętrzne ≤0,20 W/(m²·K), dachy ≤0,15, podłogi na gruncie ≤0,30, ale kamera pokazuje skutki w detalach i nieszczelnościach, a nie sam parametr. Jeśli izolacja natryskowa jest elementem układu, jej właściwości i reakcja na ogień powinny wynikać z dokumentacji wyrobu i klasyfikacji, np. zgodnie z PN-EN 14315 oraz PN-EN 13501, jednak o wiarygodności termogramu decydują przede wszystkim warunki badania i stabilna praca instalacji.
Najczęściej zadawane pytania
Jakie ΔT jest minimalnie potrzebne do miarodajnej termowizji?
W praktyce przyjmuje się różnicę temperatur między wnętrzem a zewnętrzem co najmniej 10–15°C, aby kontrast na termogramach był czytelny. Ważne jest też utrzymanie stabilnej temperatury wewnętrznej przez 12–24 godziny przed badaniem, bez intensywnego wietrzenia. Przy mniejszym ΔT drobne mostki termiczne i nieszczelności mogą zlewać się z tłem lub wyglądać podobnie do artefaktów.
Czy nawiew z rekuperacji może „udawać” mostek termiczny na termogramie?
Tak, strumień powietrza z anemostatu może lokalnie wychłodzić sufit lub ścianę i dać obraz podobny do mostka termicznego mimo poprawnej izolacji. Żeby to odróżnić, utrzymuj stały bieg rekuperacji i porównuj ujęcia z miejsc, gdzie nie ma bezpośredniego nawiewu. Pomaga też opisanie ustawień instalacji oraz wykonanie dodatkowej serii zdjęć przy innym, ale stabilnym biegu.
Jak dobór i stan filtrów wpływa na interpretację termogramów?
Zabrudzone filtry zwiększają opory przepływu, co może obniżyć wydajność wentylacji i zmienić rozkład temperatur w pomieszczeniach. Różne klasy filtrów (np. G4, F7, F9) mają różne opory, więc instalacja może inaczej reagować na zabrudzenie i rozregulowanie nawiewów. Przed badaniem warto sprawdzić drożność filtrów i nie zmieniać ich stanu ani ustawień nawiewników w trakcie wykonywania ujęć.
Czy termowizja pozwala ocenić, czy przegroda spełnia wymagania U (WT2021)?
Nie, kamera termowizyjna nie wyznacza współczynnika U, bo pokazuje temperaturę powierzchni zależną także od przepływów powietrza, wilgoci i warunków badania. Termowizja jest najlepsza do wykrywania nieciągłości izolacji, mostków termicznych w detalach oraz nieszczelności powietrznych. Do oceny zgodności z wymaganiami WT2021 potrzebujesz obliczeń U na podstawie warstw przegrody i ich λ oraz poprawnie przyjętych oporów przejmowania ciepła.
Nie, kamera termowizyjna nie wyznacza współczynnika U, bo pokazuje temperaturę powierzchni zależną także od przepływów powietrza, wilgoci i warunków badania. Termowizja jest najlepsza do wykrywania nieciągłości izolacji, mostków termicznych w detalach oraz nieszczelności powietrznych. Do oceny zgodności z wymaganiami WT2021 potrzebujesz obliczeń U na podstawie warstw przegrody i ich λ oraz poprawnie przyjętych oporów przejmowania ciepła.
Jakie normy warto uwzględnić przy łączeniu termowizji z testem szczelności?
Przy teście szczelności budynku często stosuje się procedury zgodne z PN-EN 13829, co porządkuje sposób przygotowania otworów i interpretację przepływów przy różnicy ciśnień. Jeśli w przegrodach występuje izolacja natryskowa, klasyfikacje i wymagania wyrobu oraz reakcję na ogień odnosi się m.in. do PN-EN 14315 i PN-EN 13501. W praktyce kluczowe jest, aby warunki (podciśnienie/nadciśnienie, praca wentylacji, stabilność temperatur) były jednoznacznie opisane, bo od tego zależy porównywalność termogramów.
