Filtry w systemach rekuperacji należy kontrolować regularnie i wymieniać wtedy, gdy rosną opory przepływu lub spada jakość powietrza, a nie według jednej stałej reguły czasowej. Harmonogram zależy głównie od klasy filtracji (G4/F7/F9) i powierzchni wkładu, zapylenia oraz sezonowości warunków zewnętrznych, intensywności pracy wentylatorów i sposobu użytkowania budynku (remonty, liczba użytkowników, dodatkowe źródła pyłu). Zbyt rzadka wymiana powoduje spadek rzeczywistej wymiany powietrza, rozjazd bilansu nawiewu z wywiewem i pogorszenie warunków odzysku ciepła, co może zwiększać zużycie energii na ogrzewanie. Termowizja nie ocenia zabrudzenia filtra bezpośrednio, ale przy różnicy temperatur 10–15°C może ujawnić pośrednie skutki dławienia przepływów jako nierównomierności temperatur między pomieszczeniami i lokalne wychłodzenia nasilane przez nieszczelności przegród.

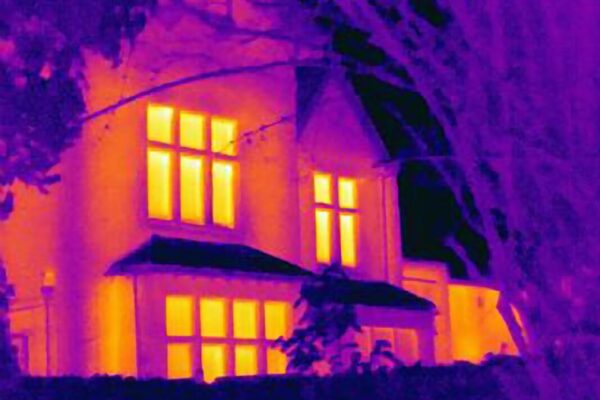

Jak pomiary kamerą termowizyjną pomagają ocenić, czy filtry w rekuperacji są wymieniane wystarczająco często
Filtry w rekuperacji wymienia się tak często, jak wymaga tego jakość powietrza, intensywność pracy wentylacji i klasa filtracji, a nie według jednej stałej reguły. Pomiary kamerą termowizyjną nie pokażą zabrudzenia wkładu filtracyjnego wprost, ale mogą pośrednio ujawnić skutki ograniczonego przepływu powietrza i rozjechanych strumieni w instalacji. W praktyce zbyt rzadna wymiana filtrów skutkuje spadkiem wydajności, wzrostem oporów i częstszym omijaniem odzysku ciepła przez układ, co w bilansie podnosi zużycie energii. Najbezpieczniej przyjąć kontrolę filtrów jako rutynę eksploatacyjną i korygować częstotliwość po pierwszym sezonie grzewczym.
Jeżeli chcesz powiązać pracę wentylacji z realnymi stratami ciepła w budynku, pomocne bywają Kiedy pomiary kamerą termowizyjną mogą wykryć ukryte mostki termiczne w ścianach, bo nieszczelności i mostki często nasilają objawy złej wentylacji i odwrotnie. Pomiary kamerą termowizyjną mają sens wtedy, gdy różnica temperatur między wnętrzem a zewnętrzem wynosi co najmniej 10–15°C, inaczej termogramy są trudne do interpretacji. W dobrze zbilansowanym systemie rekuperacji stabilne rozkłady temperatur na nawiewach i wywiewach są łatwiejsze do utrzymania, a filtry są jednym z elementów, które ten bilans potrafią rozregulować. To nie jest diagnostyka filtra, tylko diagnostyka konsekwencji jego stanu.
Jak często wymieniać filtry w rekuperacji i od czego zależy harmonogram
Filtry w rekuperacji należy kontrolować regularnie i wymieniać wtedy, gdy rosną opory przepływu lub spada jakość powietrza, a praktyczny harmonogram zależy od klasy filtra i warunków zewnętrznych. W typowych centralach spotkasz filtr wstępny G4 oraz dokładniejszy F7, a czasem F9, gdzie wyższa klasa zwykle oznacza szybsze zapychanie przy tym samym zapyleniu. Jeśli rekuperator pracuje intensywnie, a w okolicy jest dużo pyłu, filtr dojdzie do granicy przepływu szybciej niż w czystym otoczeniu. Stabilna praca odzysku ciepła na poziomie 70–95% (deklarowana sprawność zależy od urządzenia i warunków) wymaga drożnych filtrów, bo przy dławieniu przepływu realna wymiana powietrza spada.
Na częstotliwość wymiany najbardziej wpływają cztery grupy czynników:
- Klasa filtracji i powierzchnia wkładu: F7 i F9 zatrzymują drobniejsze cząstki niż G4, ale szybciej budują opór, jeśli wkład ma małą powierzchnię czynną.
- Warunki zewnętrzne: pylenie sezonowe, suche okresy i intensywny ruch pyłowy powodują, że filtr wstępny łapie więcej zanieczyszczeń w krótszym czasie.
- Sposób użytkowania budynku: częste wietrzenie oknami, prace remontowe i duża liczba użytkowników zwiększają zapylenie i obciążenie filtrów.
- Ustawienia instalacji: wyższe biegi wentylatorów i dłuższa praca w trybie intensywnym szybciej doprowadzają do zabrudzenia wkładów.
Rekomendacja eksploatacyjna jest prosta: po montażu sprawdzaj filtry częściej, bo w nowym lub modernizowanym budynku pył budowlany potrafi zapełnić wkład szybciej niż kurz bytowy. Dopiero po kilku miesiącach da się ustalić realny rytm wymian dla konkretnego domu. Jeżeli w systemie są czujniki spadku ciśnienia na filtrze, traktuj ich wskazania jako podstawę, a nie dodatek.
Czy pomiary kamerą termowizyjną pokażą skutki zapchanych filtrów w bilansie ciepła domu
Pomiary kamerą termowizyjną mogą pokazać skutki pośrednie zapchanych filtrów, ale nie zastąpią kontroli filtrów ani pomiaru przepływów. Gdy filtr dusi instalację, spada strumień nawiewu i wywiewu, a wtedy w części pomieszczeń rośnie nierównomierność temperatur i łatwiej o lokalne wychłodzenia przy nieszczelnościach. Termogram może też ujawnić, że nawiew w praktyce nie dociera tam, gdzie powinien, bo instalacja jest rozregulowana lub pracuje na zbyt małej wydajności. Warunkiem sensownej interpretacji jest różnica temperatur 10–15°C oraz stabilna praca systemu w czasie badania.
Przykład z praktyki: przy zbyt małym przepływie nawiewu w sypialni użytkownicy często podnoszą temperaturę zadawaną ogrzewania, a kamera pokazuje wtedy większe straty na typowych mostkach termicznych, bo rośnie różnica temperatur między wnętrzem a zewnętrzem. To nie dowód, że filtr jest winny, ale sygnał, że wentylacja i ogrzewanie nie pracują w równowadze. Rekomendacja: jeśli termogramy wskazują wyraźne różnice temperatur między podobnymi pomieszczeniami, zacznij od sprawdzenia filtrów i anemostatów, a dopiero potem szukaj problemu w izolacji.
Warto pamiętać, że mostki termiczne i szczelność powietrzna mają wpływ na odczuwalny komfort niezależnie od rekuperacji. Dla przegród obowiązują wymagania WT2021 dotyczące współczynnika U: ściany zewnętrzne ≤ 0,20 W/(m²·K), dachy ≤ 0,15 W/(m²·K), podłogi na gruncie ≤ 0,30 W/(m²·K). Jeśli budynek ma słabą izolację lub nieszczelności, rekuperacja będzie trudniejsza do wyregulowania, a filtry mogą brudzić się szybciej przez zasysanie pyłu z niekontrolowanych miejsc. Pomiary kamerą termowizyjną pomagają wtedy odróżnić problem instalacyjny od problemu przegrody.
Jakie objawy w domu sugerują, że filtry są do wymiany i jak to potwierdzić bez zgadywania
Najczęstszy sygnał to spadek odczuwalnej świeżości powietrza mimo pracy rekuperacji oraz większa różnica między tym, co ustawione na sterowaniu, a tym, co realnie czuć w pomieszczeniach. Drugi objaw to gorsza równowaga nawiewu i wywiewu, czyli jedne pomieszczenia są przewietrzane, a inne wyraźnie słabiej. Trzeci to częstsze osadzanie się kurzu, które nie musi wynikać z filtrów, ale bywa z nimi skorelowane. Potwierdzenie bez zgadywania opiera się na oględzinach wkładu, sprawdzeniu spadku ciśnienia na filtrze, jeśli jest mierzony, oraz na kontroli przepływów na anemostatach.
Praktyczna procedura jest krótka: najpierw sprawdź stan filtrów i szczelność ich osadzenia, bo nieszczelny filtr działa gorzej niż zabrudzony. Następnie oceń, czy anemostaty nie są przymknięte po sprzątaniu lub przemeblowaniu, bo to też zmienia bilans. Dopiero na końcu interpretuj zmianę komfortu jako problem rekuperatora lub kanałów. Jeżeli w domu jest kominek lub inne urządzenie wymagające dopływu powietrza, rozregulowana wentylacja przy zapchanych filtrach może pogłębiać problemy z ciągiem, więc kontrola filtrów ma wtedy szczególne znaczenie.
W tle zawsze jest jakość obudowy budynku: nieszczelności powietrzne potrafią zdominować działanie wentylacji mechanicznej. Test szczelności budynku bywa wykonywany metodą różnicy ciśnień zgodnie z PN-EN 13829, a wyniki pomagają ocenić, czy rekuperacja pracuje w warunkach przewidywalnych. Jeśli budynek jest nieszczelny, filtry i tak będą się brudzić, ale komfort nie poprawi się proporcjonalnie do częstotliwości ich wymiany. Najpierw trzeba ustabilizować przepływy i ograniczyć niekontrolowane infiltracje.
Kiedy pomiary kamerą termowizyjną i kontrola filtrów powinny iść w parze przy odbiorze i serwisie rekuperacji
Pomiary kamerą termowizyjną warto łączyć z kontrolą filtrów wtedy, gdy oceniasz realne straty ciepła i komfort po uruchomieniu rekuperacji lub po zmianach w budynku, takich jak docieplenie czy uszczelnienie. Kamera pokaże rozkład temperatur i miejsca potencjalnych mostków, a filtracja i przepływy powiedzą, czy wentylacja nie pogarsza bilansu przez niewłaściwą pracę. Najlepszy moment to sezon grzewczy przy ΔT co najmniej 10–15°C oraz po kilku godzinach stabilnej pracy ogrzewania i wentylacji. Wtedy termogramy są porównywalne między pomieszczeniami, a wnioski mniej przypadkowe.

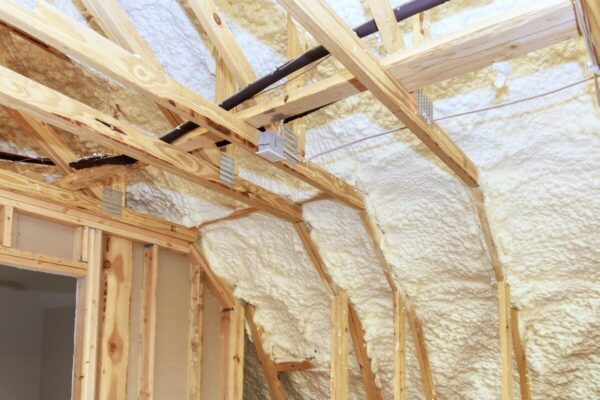

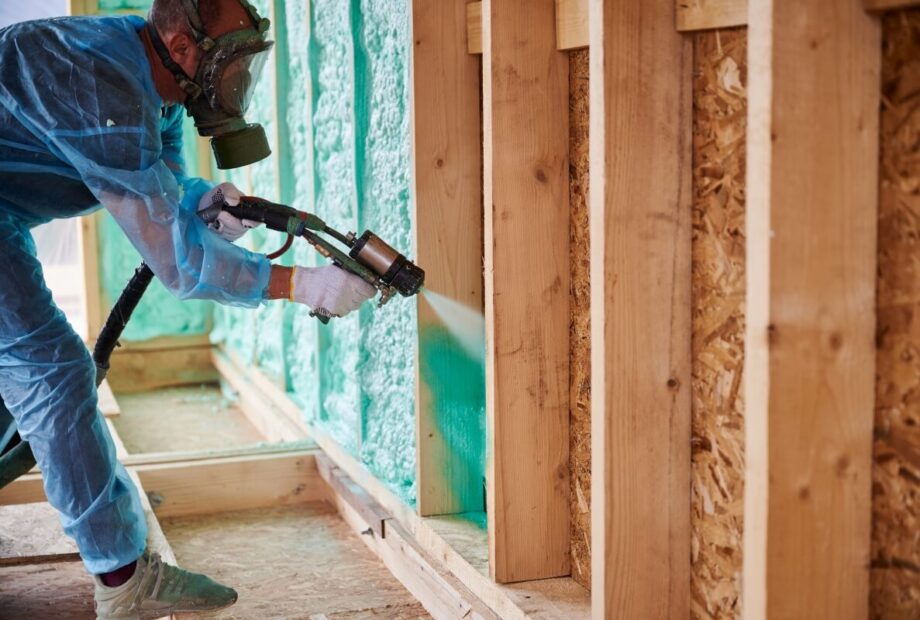

Jeżeli w ramach modernizacji zmieniasz izolację, pamiętaj, że parametry materiałów mają znaczenie dla temperatur powierzchni i ryzyka kondensacji. Dla porównania: lambda λ pianek PUR zamkniętokomórkowych to zwykle 0,022–0,025 W/(m·K), otwartokomórkowych 0,035–0,040, celulozy 0,037–0,042, a wełny mineralnej 0,033–0,045. Typowe grubości warstw izolacji w termomodernizacji to 15–30 cm zależnie od przegrody i celu energetycznego, ale o skuteczności decyduje też ciągłość izolacji i eliminacja mostków. Pomiary kamerą termowizyjną po pracach pozwalają sprawdzić, czy docieplenie i wentylacja nie tworzą nowych problemów, na przykład wychłodzeń przy nieszczelnościach.
W praktyce serwisowej dobrze działa schemat: wymiana filtrów, kontrola drożności czerpni i wyrzutni, sprawdzenie nawiewów i wywiewów, a dopiero potem pomiary kamerą termowizyjną jako weryfikacja komfortu i rozkładu temperatur. Jeśli termowizja pokazuje punktowe wychłodzenia przy połączeniach przegród, to jest to temat dla izolacji i szczelności, a nie dla filtrów. Jeśli pokazuje różnice temperatur w pomieszczeniach bez wyraźnych mostków, częściej winne są przepływy, nastawy lub zabrudzone elementy instalacji. Taki podział skraca diagnostykę i ogranicza ryzyko wymiany filtrów częściej niż to potrzebne.
Najczęściej zadawane pytania
Jakie warunki trzeba spełnić, żeby termowizja dała wiarygodne wnioski o wentylacji?
Zadbaj o różnicę temperatur między wnętrzem a zewnętrzem co najmniej 10–15°C oraz stabilną pracę ogrzewania i rekuperacji przez kilka godzin przed badaniem. Unikaj silnego wiatru, opadów i nagrzania elewacji słońcem, bo zniekształcają rozkład temperatur na przegrodach. W czasie pomiaru nie zmieniaj biegów wentylatorów i nie otwieraj okien, aby termogramy były porównywalne.
Czy zapchany filtr może obniżyć rzeczywistą sprawność odzysku ciepła?
Tak, bo rosnące opory na filtrach zmniejszają przepływ i mogą rozjechać bilans nawiewu z wywiewem, przez co odzysk ciepła działa w gorszych warunkach. W praktyce spada realna wymiana powietrza, a użytkownicy często kompensują to wyższą temperaturą ogrzewania, co podnosi straty. Najprościej potwierdzić problem pomiarem przepływów na anemostatach i kontrolą spadku ciśnienia na filtrze, jeśli jest dostępny.
Jak dobrać klasę filtra (G4/F7/F9), żeby nie zadusić przepływów?
Dobór zacznij od warunków zewnętrznych i oczekiwanej jakości powietrza, ale uwzględnij też powierzchnię czynną wkładu, bo to ona w dużej mierze decyduje o oporach. Wyższa klasa (np. F7/F9) zwykle szybciej buduje spadek ciśnienia przy tym samym zapyleniu, więc wymaga częstszej kontroli i stabilnych nastaw instalacji. Po zmianie klasy filtra warto sprawdzić przepływy na nawiewach i wywiewach, aby utrzymać prawidłowy bilans.
Jak połączyć wymagania WT2021 dla U z doborem grubości izolacji?
Współczynnik U zależy nie tylko od lambdy λ materiału, ale też od grubości warstwy, ciągłości izolacji i mostków termicznych, więc sama „dobra lambda” nie gwarantuje wyniku. Grubość dobiera się obliczeniowo dla konkretnej przegrody i układu warstw, a potem weryfikuje wykonanie pod kątem szczelin, łączeń i połączeń z innymi elementami. Po dociepleniu termowizja może pomóc sprawdzić, czy nie powstały punktowe mostki lub miejsca o obniżonej temperaturze powierzchni.
Na co zwrócić uwagę przy interpretacji termogramów przy nieszczelnościach i mostkach?
Mostki termiczne zwykle tworzą powtarzalne, geometryczne wzory (np. na wieńcach, nadprożach, łączeniach przegród), a nieszczelności częściej dają nieregularne „smugi” i lokalne wychłodzenia zależne od wiatru i różnicy ciśnień. Porównuj podobne miejsca w budynku i szukaj anomalii, zamiast oceniać pojedynczy punkt bez kontekstu. Jeśli podejrzewasz infiltrację, połącz termowizję z oceną szczelności i kontrolą przepływów wentylacji, bo same obrazy nie rozstrzygają przyczyny.
